Статическая определимость системы тел под действием плоской системы сил. Равновесие статически определимой системы тел под действием плоской системы сил. Равновесие плоских механизмов под действием плоской системы сил. Статически определимые и статически неопределимые фермы. Ненагруженные стержни.

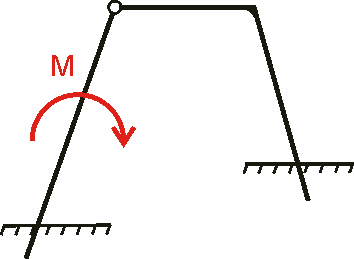

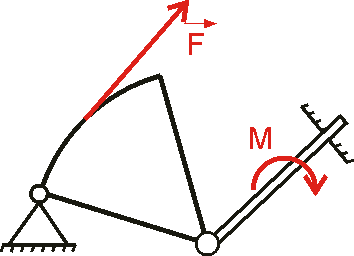

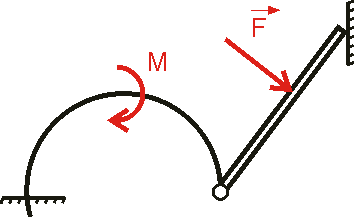

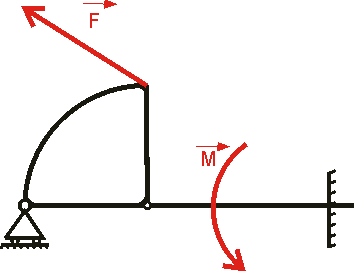

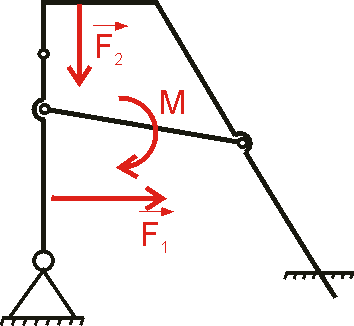

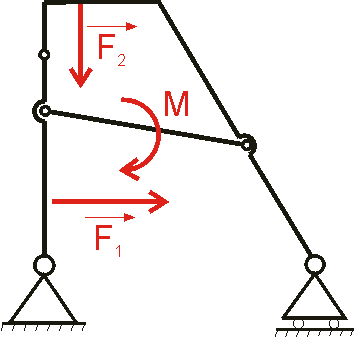

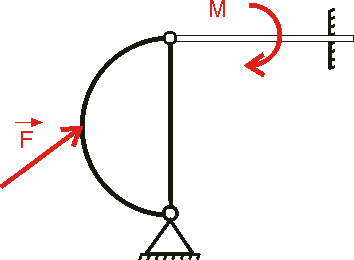

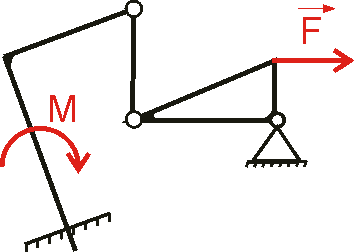

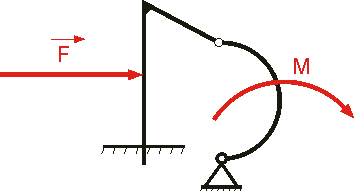

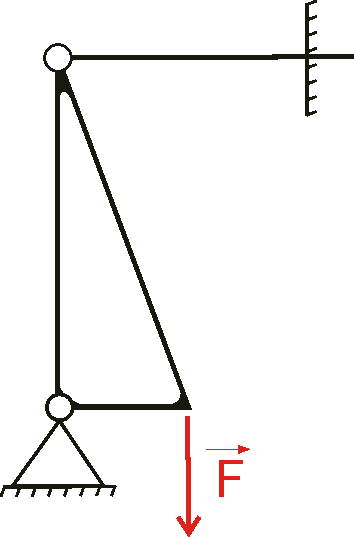

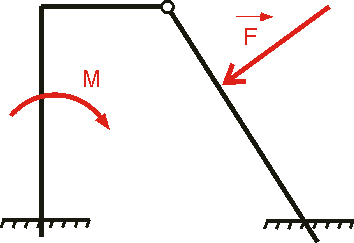

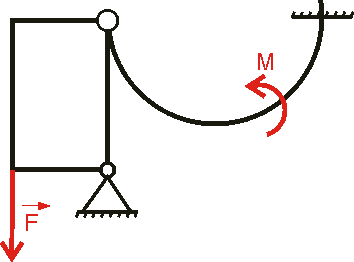

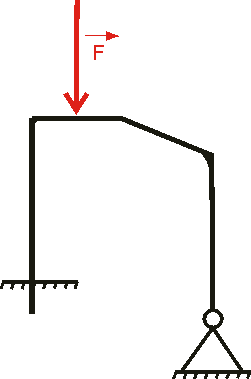

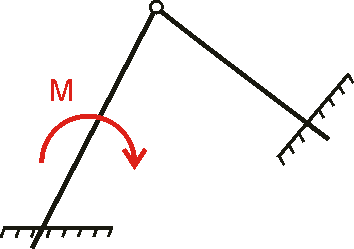

Укажите статически определимую конструкцию.

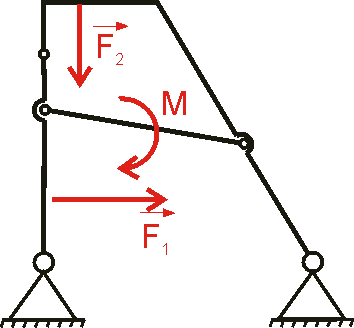

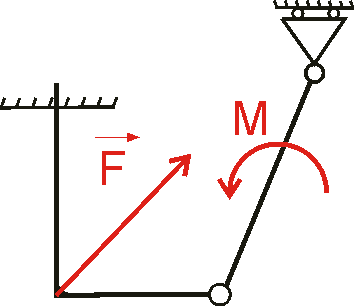

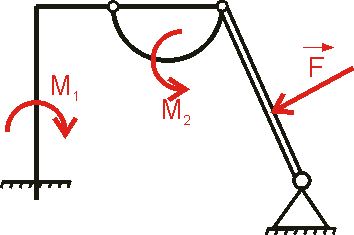

Укажите статически неопределимую конструкцию.

Сколько независимых уравнений равновесия можно составить для системы четырёх тел, находящихся в равновесии под действием плоской системы сил?

Введите ответ в форму

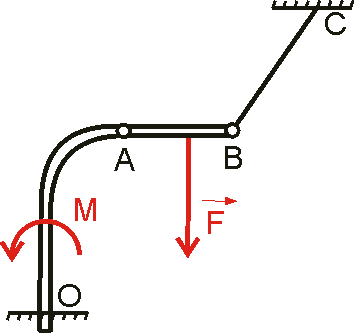

Система тел состоит из стержней ОА, АВ и ВС. Какое минимальное число уравнений равновесия необходимо составить для определения реакций в заделке О, шарнире А и тросе ВС?

Введите ответ в форму

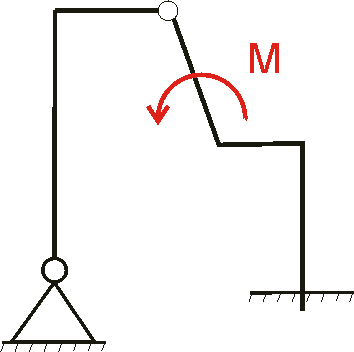

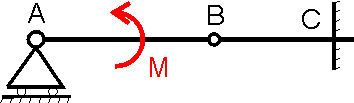

На балку АВ действует пара сил с моментом М = 800 Н·м. Определить момент в заделке С, если АВ = 2 и ВС = 0,5 м.

Введите ответ в форму

На балку АВ действует пара сил с моментом М = 800 Н·м. Определить реакцию связи в точке А, если АВ = 2 и ВС = 0,5 м.

Введите ответ в форму

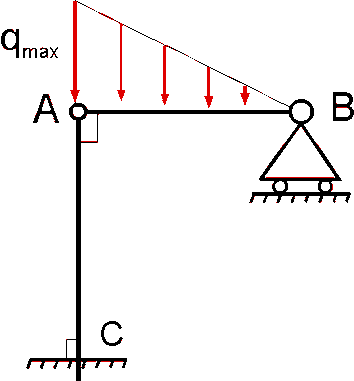

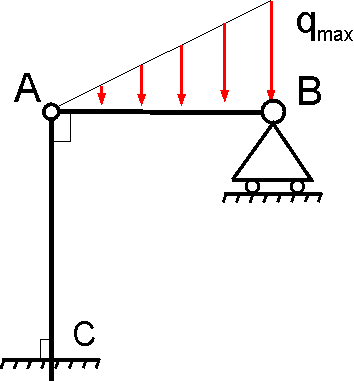

На балку АВ действует линейно распределённая нагрузка интенсивностью q_max = 3 кН/м. Определить реакцию опоры В в кН, если расстояние АВ = 2 м.

Введите ответ в форму

На балку АВ действует линейно распределённая нагрузка интенсивностью q_max = 3 кН/м. Определить внутреннее усилие в шарнире А в кН, если расстояние АВ = 2 м.

Введите ответ в форму

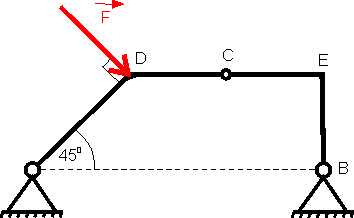

Определить реакцию опоры A в кН, если сила F = 3 кН, угол α = 30°, размеры АВ = ВС.

Введите ответ в форму

Определить горизонтальную составляющую в шарнире C в кН, если сила F = 24 кН, угол α = 30°, размеры АВ = ВС.

Введите ответ в форму

Найти вертикальную составляющую реакции в шарнире А, если сила F = 900 Н, размеры АВ = ВС.

Введите ответ в форму

Найти вертикальную составляющую реакции в точке С, если сила F = 900 Н, размеры АВ = ВС.

Введите ответ в форму

Найти горизонтальную составляющую реакции в шарнире С, если сила F = 800 Н, размеры АВ = ВС.

Введите ответ в форму

Найти реакцию в шарнире А, если сила F = 800 Н, размеры АВ = ВС.

Введите ответ в форму

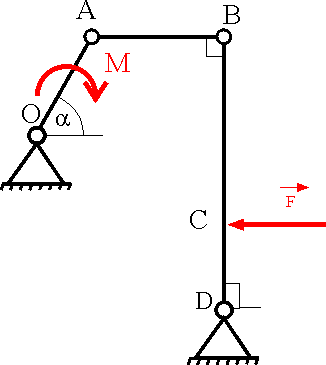

Стержни AВС и СD соединены между собой шарниром С. На стержень СD действует пара сил с моментом М = 400 Н·м. Определить составляющую X_C реакции шарнира С, если длина СD = 2 м.

Введите ответ в форму

Стержни AВС и СD соединены между собой шарниром С. На стержень СD действует пара сил с моментом М = 400 Н·м. Определить реакцию связи в точке D реакции шарнира С, если длина СD = 2 м.

Введите ответ в форму

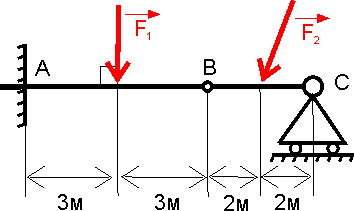

Два стержня соединены в шарнире В. Определить момент в заделке А, если силы F₁ = 60 Н , F₂ =50 Н.

Введите ответ в форму

Два стержня соединены в шарнире В. Определить реакцию связи С, если силы F₁ = 60 Н , F₂ =50 Н.

Введите ответ в форму

Определить вертикальную составляющую реакции в шарнире А. Ответ округлить до целых.

Введите ответ в форму

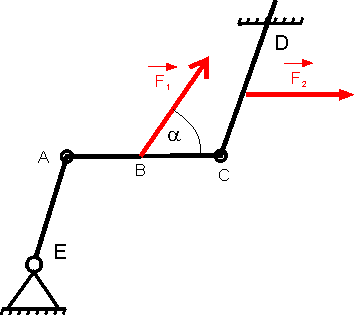

Определить вертикальную составляющую реакции в шарнире В, если сила F = 850 Н, а размеры ВС = СЕ = ВЕ. Ответ округлить до целых.

Введите ответ в форму

Определить в кН·м момент М пары сил, при котором вертикальная составляющая реакции опоры А равна 10 кН, если размеры ВС = СЕ = 1м. Ответ округлить до десятых.

Введите ответ в форму

Определить в кН силу F, при которой вертикальная составляющая реакции в шарнире А равна 9 кН, если размеры АВ = ВD = 1 м, СЕ = DЕ, момент пары сил М = 6 кН·м.

Введите ответ в форму

Определить в кН силу F, при которой вертикальная составляющая реакции в шарнире B равна 9 кН, если размеры АВ = ВD = 1 м, СЕ = DЕ, момент пары сил М = 6 кН·м.

Введите ответ в форму

Найти вертикальную составляющую реакции в шарнире С, если сила F = 600 Н, размеры ВС = 2 АВ.

Введите ответ в форму

Найти вертикальную составляющую реакции в шарнире А, если сила F = 600 Н, размеры ВС = 2 АВ.

Введите ответ в форму

Найти вертикальную составляющую реакции в шарнире С, если к горизонтальному стержню АС приложена сила F₁ = 800 Н, к стержню СD - сила F₂, угол α = 30°, размеры АВ = ВС.

Введите ответ в форму

Найти вертикальную составляющую реакции в шарнире A, если к горизонтальному стержню АС приложена сила F₁ = 800 Н, к стержню СD - сила F₂, угол α = 30°, размеры АВ = ВС.

Введите ответ в форму

Однородный горизонтальный стержень АС, вес которого равен 180 Н, свободно опирается в точке С на балку BD. Определить реакцию балки BD на стержень АС. Ответ округлить до целых.

Введите ответ в форму

Однородный горизонтальный стержень АС, вес которого равен 180 Н, свободно опирается в точке С на балку BD. Определить реакцию балки BD на стержень АС.

Введите ответ в форму

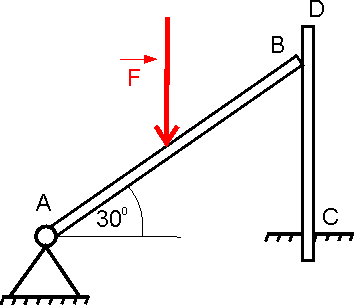

Стержень АВ концом В свободно опирается на вертикальный стержень CD, один конец которого заделан в основание. К середине стержня АВ приложена вертикальная сила F = 2 кН. Определить в кН реакцию в точке В. Ответ округлить до сотых.

Введите ответ в форму

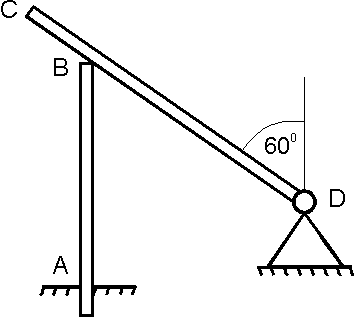

Однородный стержень CD весом 346 Н опирается на вертикальную стойку АВ. Определить момент в заделке А, если размеры BD = 2 м, ВС = 1 м, АВ = 2 м. Ответ округлить до целых.

Введите ответ в форму

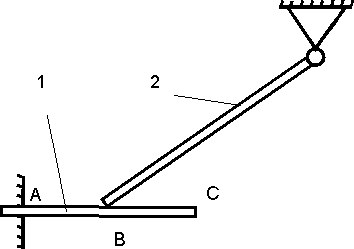

Однородный брус 2 весом 400 Н свободно опирается в точке В на однородную балку 1. Чему должен равняться вес балки 1, для того чтобы момент в заделке А был равен 265 Н·м, если размеры АВ = 1 м, ВС = 0,8 м. Ответ округлить до десятых.

Введите ответ в форму

Однородный брус 2 весом 400 Н свободно опирается в точке В на однородную балку 1. Чему должен равняться вес балки 1, для того чтобы вертиральная составляющая реакции в заделке А был равен 265 Н, если размеры АВ = 1 м, ВС = 0,8 м.

Введите ответ в форму

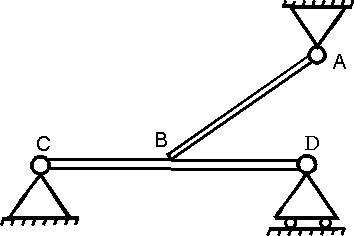

Однородная балка АВ, вес которой равен 44 кН, в точке В свободно опирается на горизонтальный стержень CD. Определить в кН реакцию подвижного цилиндрического шарнира D, если размеры BC = BD. Весом стержня CD пренебречь.

Введите ответ в форму

Однородная балка АВ, вес которой 200 Н, свободно опирается в точке В на горизонтальную балку СD Определить, с какой силой балка СD действует на опорную плоскость в точке D если расстояние СВ = ВD, угол α = 60°. Весом балки СD пренебречь.

Введите ответ в форму

Однородная горизонтальная балка АВ, вес которой 3 кН, в точке В свободно опирается на балку СD. Определить в кН силу воздействия балки СD на основание в точке D, если расстояние ВD = ВС, угол α = 60°. Весом балки СD пренебречь.

Введите ответ в форму

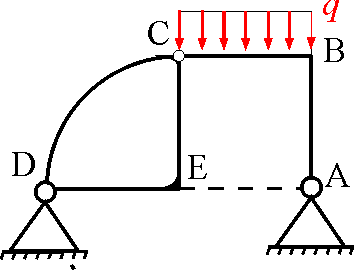

Определить длину ВС, для того чтобы вертикальная составляющая реакции шарнира D равнялась 6 кН, если интенсивность распределенной нагрузки q_max = 6 кН/м и размеры DЕ = АЕ = СЕ = ВС.

Введите ответ в форму

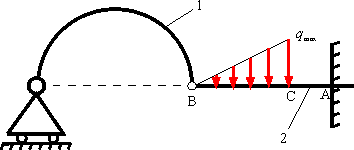

Вес однородной арки 1 равен 100 Н. Пренебрегая весом балки 2, определить максимальную интенсивность q_max распределенной нагрузки, для того чтобы момент в заделке А равнялся 70 Н·м, если арка 1 имеет форму полуокружности и размеры ВС = 3·АС = 0,5 м.

Введите ответ в форму

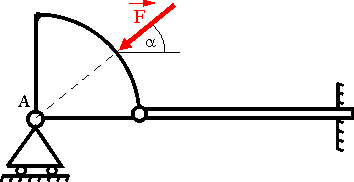

Пренебрегая весом конструкции, определить реакцию опоры А, если сила F = 400 Н, угол α = 45°. Ответ округлить до целых.

Введите ответ в форму

Пренебрегая весом конструкции, определить реакцию опоры А, если сила F = 400 Н, угол α = 30°.

Введите ответ в форму

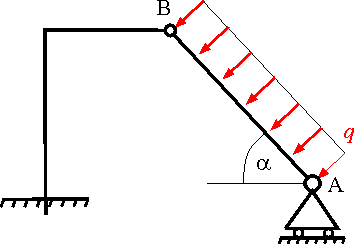

Стержень АВ, длина которого 2 м, нагружен равномерно распределенной нагрузкой интенсивностью q = 100 Н/м. Определить реакцию опоры А, α = 45°. Ответ округлить до целых.

Введите ответ в форму

Стержень АВ, длина которого 2 м, нагружен равномерно распределенной нагрузкой интенсивностью q = 100 Н/м. Определить реакцию опоры А, α = 60°.

Введите ответ в форму

На конце однородного стержня АВ весом 80 Н с помощью шарнира В установлен однородный диск весом 200 Н. Диск опирается на вертикальную гладкую стену. Определить силу воздействия диска на стену, α = 45°.

Введите ответ в форму

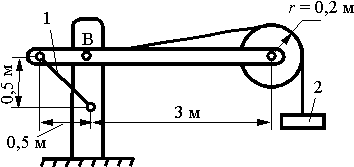

Определить усилие в стержне 1 в случае равновесия системы, если вес тела 2 равен 100 Н. Весом остальных частей конструкции пренебречь. Ответ округлить до целых.

Введите ответ в форму

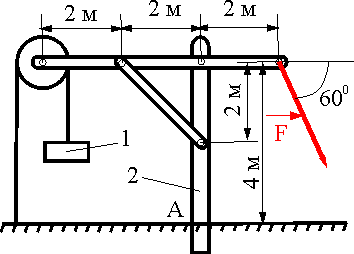

Определить в кН модуль силы F, при которой момент в заделке А столба 2 равен нулю, если вес тела 1 равен 10 кН. Весом остальных элементов конструкции пренебречь. Ответ округлить до десятых.

Введите ответ в форму

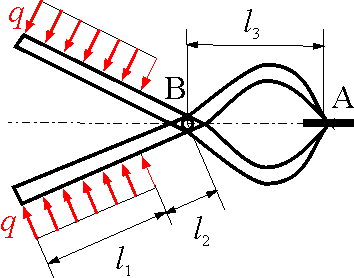

К щипцам приложена равномерно распределенная нагрузка интенсивностью q = 5 кН/м. Определить вертикальную составляющую силы в кН, действующей на сжимаемый предмет, если размеры l₁ = 6 см, l₂ = 10 см, l₃ = 2 см. Ответ округлить до сотых.

Введите ответ в форму

Укажите максимальное число независимых неизвестных для механизма, состоящего из двух тел и находящегося в равновесии под действием плоской системы сил.

Введите ответ в форму

Определите момент М пары сил, который необходимо приложить к барабану 1 дифференциального ворота для равномерного подъёма груза 3 весом 2·10³ Н, если радиусы R = 15 см и r = 10см. Весом блока 2 пренебречь.

Введите ответ в форму

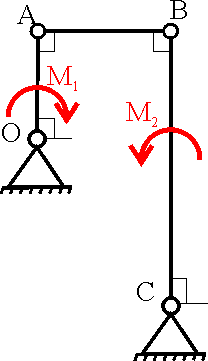

На звено ВС шарнирного четырёхзвенника действует пара сил с моментом М₂ = 200 H·м. Определить момент M₁ пары сил, который надо приложить к кривошипу ОА, для того чтобы механизм находился в равновесии, если длины звеньев BC = 2·OA = 400 мм.

Введите ответ в форму

На звено ВС шарнирного четырёхзвенника действует пара сил с моментом М₂ = 200 H·м. Определить момент M₁ пары сил, который надо приложить к кривошипу ОА, для того чтобы механизм находился в равновесии, если длины звеньев BC = 4·OA = 400 мм.

Введите ответ в форму

Шарнирный четырёхзвенник, весом которого межно пренебречь, находится в равновесии. Определить силу F, если к кривошипу ОА приложена пара сил с моментом М = 10 Н·м, а размеры ОА = 10 см, ВС = CD, угол α = 30°.

Введите ответ в форму

Шарнирный четырёхзвенник, весом которого межно пренебречь, находится в равновесии. Определить силу F, если к кривошипу ОА приложена пара сил с моментом М = 10 Н·м, а размеры ОА = 10 см, ВС = 2·CD, угол α = 30°.

Введите ответ в форму

На толкатель 1 кулачкового механизма действует сила F = 100 Н. При каком моменте М пары сил, приложенных к кулачку 2, возможно равновесие механизма, если расстояние ОА = 10 см. Ответ округлить до сотых.

Введите ответ в форму

На толкатель 1 кулачкового механизма действует сила F = 100 Н. При каком моменте М пары сил, приложенных к кулачку 2, возможно равновесие механизма, если расстояние ОА = 10 см.

Введите ответ в форму

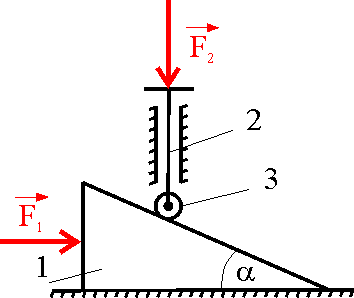

На призму 1 действует сила F₁ = 100 Н. Определить силу F₂, которую необходимо приложить к стержню 2, шарнирно связанному с роликом 3, для равновесия системы, α = 30°. Ответ округлить до целых.

Введите ответ в форму

На призму 1 действует сила F₁ = 100 Н. Определить силу F₂, которую необходимо приложить к стержню 2, шарнирно связанному с роликом 3, для равновесия системы, α = 45°.

Введите ответ в форму

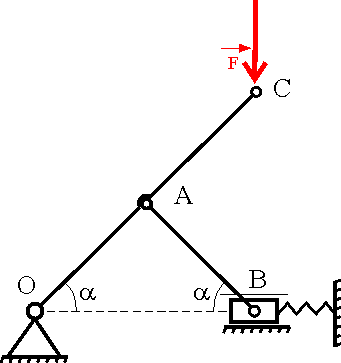

Определить силу упругости пружины в кН при равновесии механизма, если сила взаимного давления кривошипа ОАС и шатуна АВ в шарнире А равно 1 кН, α = 45°. Ответ округлить до тысячных.

Введите ответ в форму

Определить силу упругости пружины в кН при равновесии механизма, если сила взаимного давления кривошипа ОАС и шатуна АВ в шарнире А равно 100 кН, α = 60°.

Введите ответ в форму

Кривошипно - ползунный механизм находится в равновесии. Определить в кН силу взаимодействия кривошипа ОАС и шатуна АВ, если в точке С приложена вертикальная сила F₁ = 1 кН, размеры ОА = АС = 0,3 м, угол α = 45°. Ответ округлить до сотых.

Введите ответ в форму

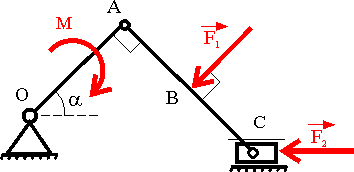

Кривошипно - ползунный механизм находится в состоянии равновесия под действием пары сил с моментом М, сил F₁ = 200 Н, F₂ = 500 Н. Определить силу взаимодействия поршня С на направляющую, если расстояния АВ = ВС = 30 см, угол α = 60°. Ответ округлить до целых.

Введите ответ в форму

Кулисный механизм находится в равновесии под действием сил F₁ = 1 кН и F₂. Определить в кН силу давления втулки 1 на вертикальный стержень 2, если углы φ = 30°, α = 60°, длины ОА = 0,5 м, ОВ = 1,2 м. Ответ округлить до сотых.

Введите ответ в форму

В скольких шарнирах нужно соединить 29 стержней, чтобы построенная с их помощью конструкция была плоской, статически определимой фермой?

Введите ответ в форму

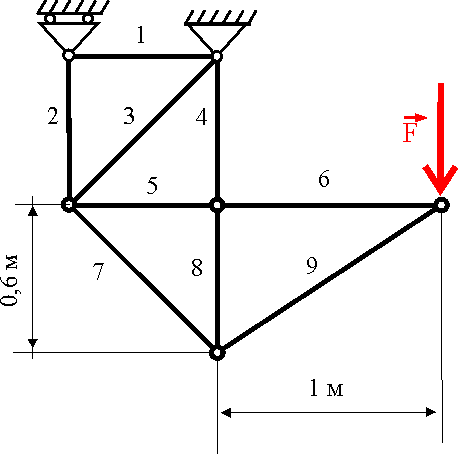

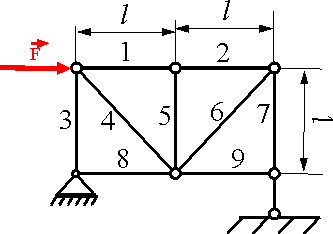

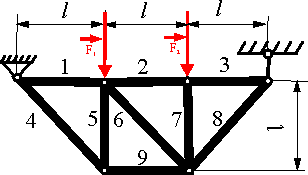

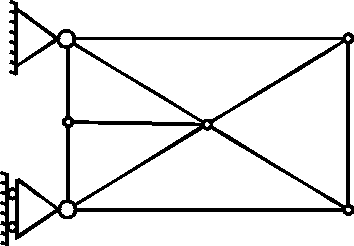

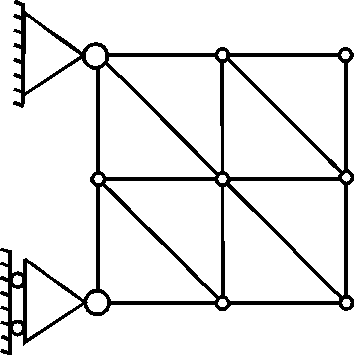

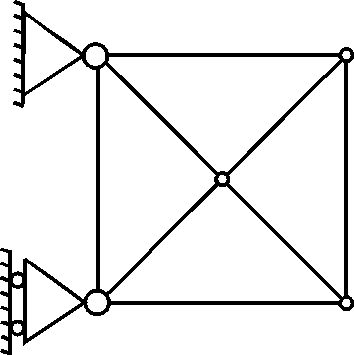

Какой стержень фермы не нагружен?

Каким может быть максимальное число неизвестных реакций связей, приложенных к вырезаемому узлу плоской фермы, при определении усилий в стержнях фермы способом вырезания узлов?

Введите ответ в форму

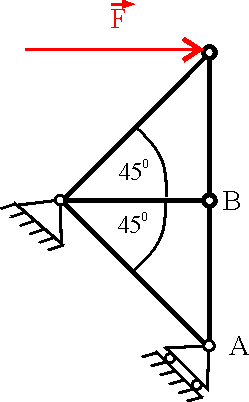

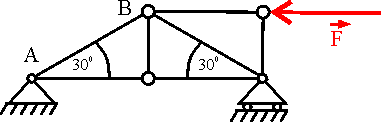

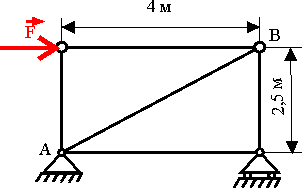

Определить усилие в стержне АВ. Сила F = 600 Н. Ответ округлить до целых.

Введите ответ в форму

Ферма состоит из стержней одинаковой длины. Определить усилие в стержне АВ. Силы F₁ = 100 Н, F₂ = 200 Н. Ответ округлить до целых.

Введите ответ в форму

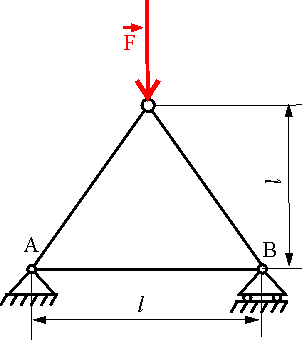

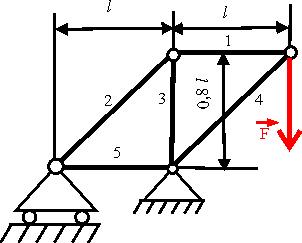

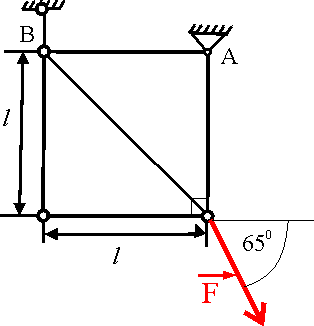

Определить усилие в стержне АВ, если l = 0,4 м. Сила F = 30 Н. Ответ округлить до десятых.

Введите ответ в форму

Определить усилие в стержне АВ. Сила F = 40 Н. Ответ округлить до десятых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 700 Н. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 580 Н. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 750 Н. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 450 Н. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 400 Н.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 60 Н.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 60 Н. Ответ округлить до десятых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 300 Н. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ. Сила F = 600 Н, а длины всех горизонтальных и вертикальных стержней равны между собой. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 80 Н, а длины всех стержней равны. Ответ округлить до десятых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 500 Н. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 550 Н. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 346 Н. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 400 Н. Ответ округлить до целых.

Введите ответ в форму

Определить усилие в стержне АВ, если сила F = 346 Н. Ответ округлить до целых.

Введите ответ в форму

Через какое максимальное число стержней, усилия в которых неизвестны, может проходить сечение при определении усилий в стержнях плоской фермы способом сечений?

Введите ответ в форму
