Определить реакции опор фермы на заданную нагрузку, а также силы во всех её стержнях способом вырезания узлов. Дополнительно определить силы в трёх стержнях фермы от той же нагрузки способом Риттера (номера стержней указаны).

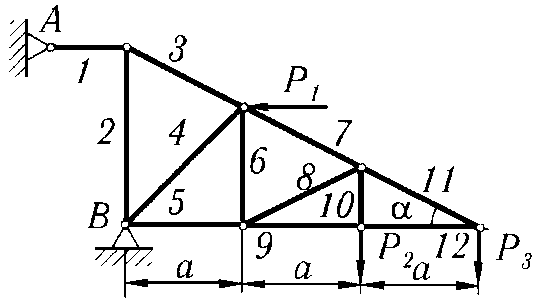

1

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номерастержней
4	9	2	2	30	3, 8, 9

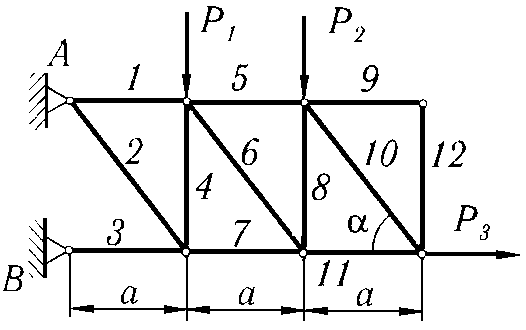

2

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номерастержней
10	3	4	2,5	60	2, 5, 7

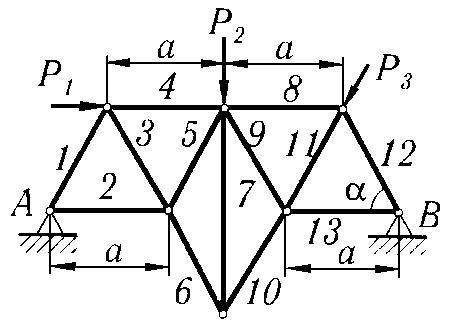

3

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
2	12	6	3	60	4, 5, 10

4

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
10	10	5	4	60	5, 6, 11

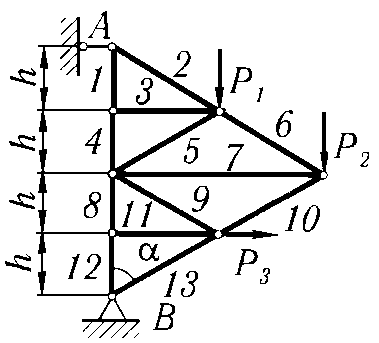

5

P₁ кН	P₂ кН	P₃ кН	h м	α град	Номера стержней
2	4	2	2	60	4, 5, 10

6

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
3	7	5	4	3	8, 9, 11

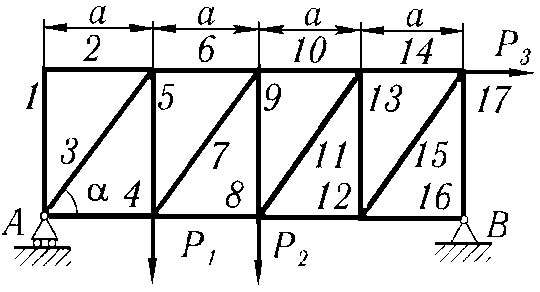

7

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
4	6	3	4	60	4, 6, 12

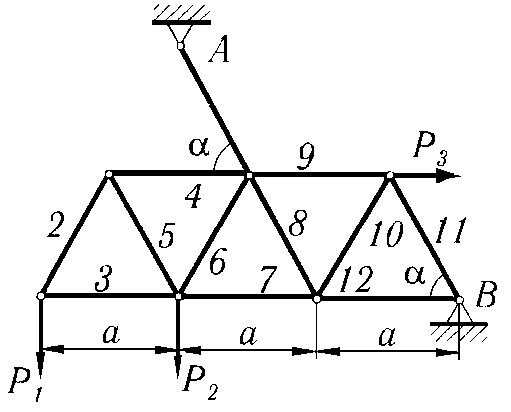

8

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
5	7	7	3,2	45	3, 4, 5

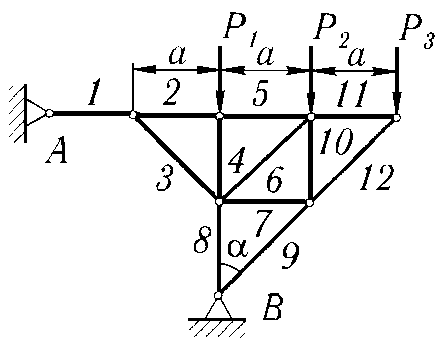

9

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
10	8	2	5	60	6, 7, 12

10

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
3	4	5	4,4	3,3	3, 5, 7

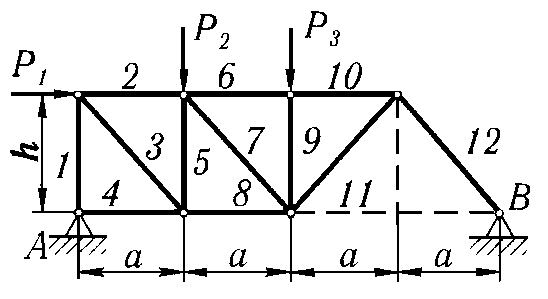

11

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
2	6	8	2,5	3	2, 7, 8

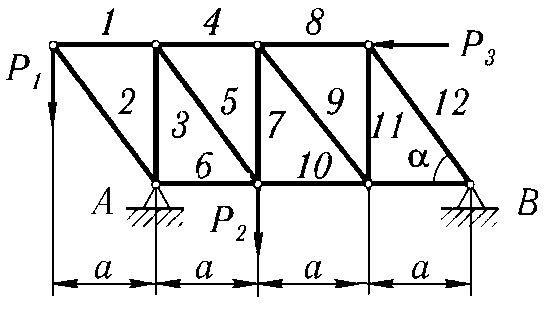

12

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
5	7	2	4	60	4, 5, 10

13

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
4	6	2	4,8	3,6	4, 5, 10

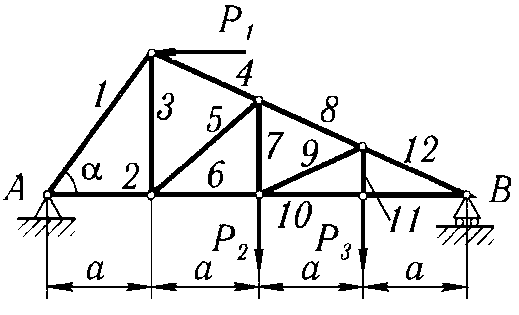

14

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
3	5	5	3	60	5, 6, 8

15

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
2	2	10	4	6	2, 6, 9

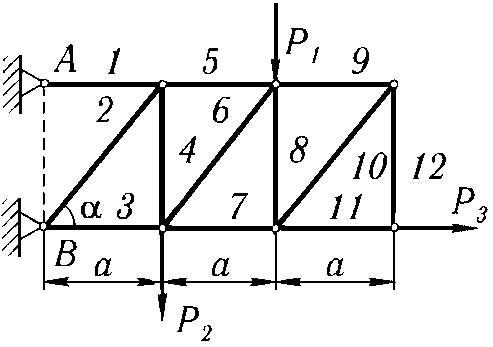

16

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
5	6	2	5	60	3, 5, 6

17

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
4	4	10	4	6	4, 7, 8

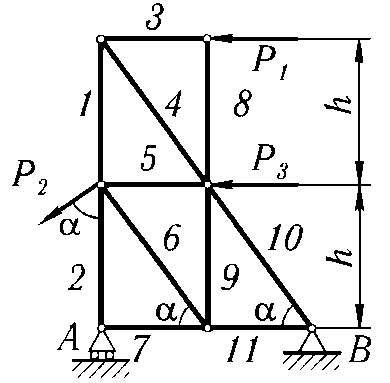

18

P₁ кН	P₂ кН	P₃ кН	h м	α град	Номера стержней
5	2	8	5	60	1, 4, 8

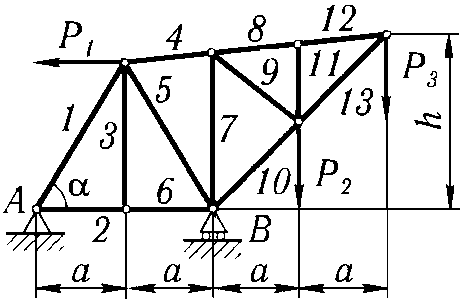

19

P₁ кН	P₂ кН	P₃ кН	а м	h м	α град	Номера стержней
8	4	10	5	10	60	4, 5, 7

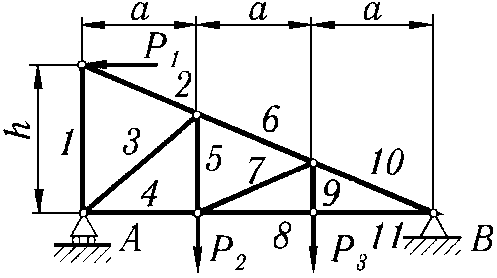

20

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
2	3	5	4	6	5, 6, 8

21

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
3	2	7	6	45	5, 8, 9

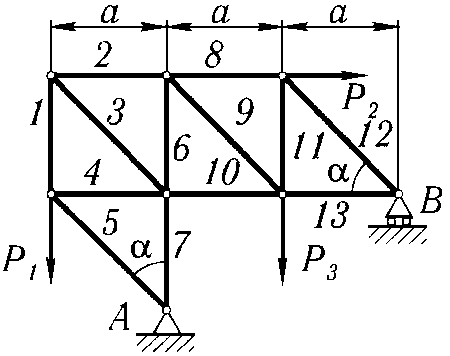

22

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
4	2	9	4	45	2, 6, 8

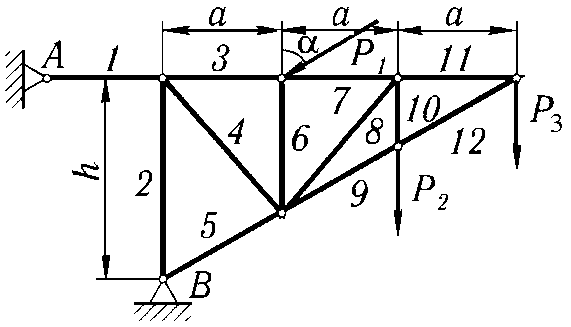

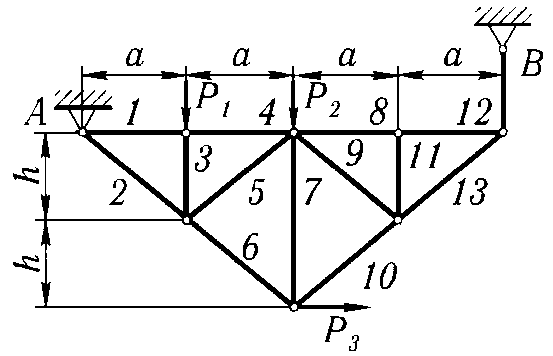

23

P₁ кН	P₂ кН	P₃ кН	а м	h м	α град	Номера стержней
5	8	8	4	9	30	4, 7, 9

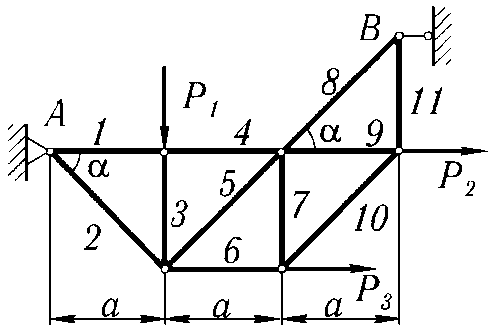

24

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
6	10	2	3,6	45	4, 5, 10

25

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
7	10	5	4,4	3,3	8, 10, 11

26

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
8	12	2	4	30	4, 5, 9

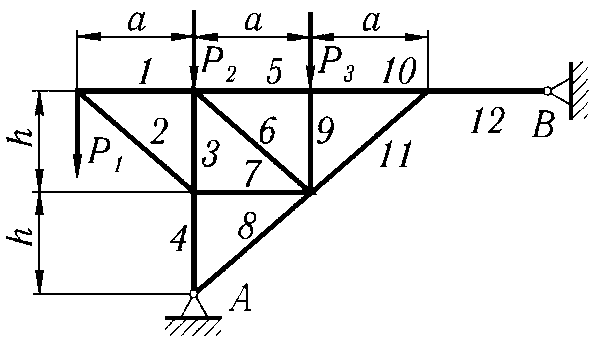

27

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
9	4	4	4	3	5, 9, 11

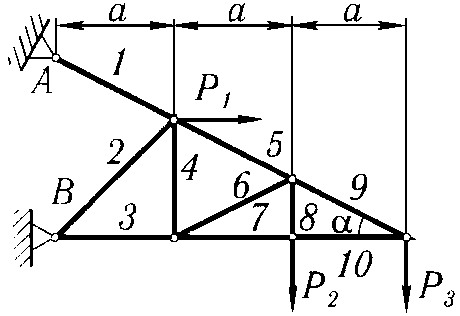

28

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
10	5	3	5	30	3, 5, 6

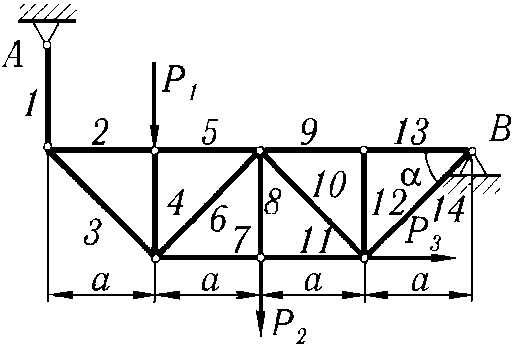

29

P₁ кН	P₂ кН	P₃ кН	а м	α град	Номера стержней
12	8	2	6	45	5, 6, 11

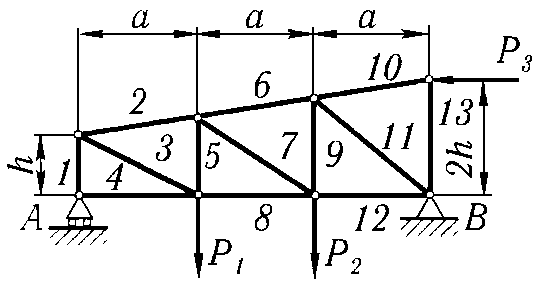

30

P₁ кН	P₂ кН	P₃ кН	а м	h м	Номера стержней
5	10	4	4	2	6, 7, 12
